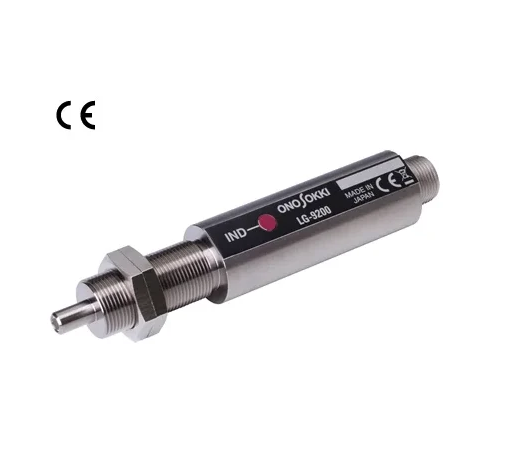

RPM＆Speed Measurement LG-9200(Optical Detector)
LG-9200은 끝단에서 빛(적색, 가시광선)을 방출하고, 회전축·회전체에 반사된 반사광을 감지하는 비접촉식 회전 감지기입니다. 회전축에는 보통 반사 마크를 붙여 사용합니다. 반사 마크(HT-011)를 사용하면 대각선 방향에서 측정이 가능합니다. 소형 앰프를 내장하고 있어 파형을 정형화해 사각파를 출력합니다. 경량·컴팩트는 그대로 유지하면서, 검출 거리 최대 40 mm, 응답 속도 40 m/s로 기존 모델(LG-916)의 2배 성능이 향상되었습니다
Line Up
Main Specifications
1. Detection method : Light reflection using an optical fiber sensor
2. Light source : Light emitting diode (red visible light)
3. Detection distance : 20 to 40 mm (recommended distance)
*when using 12-mm square reflective mark
4. Max. response speed : 40 m/s (converted by the circumferential speed of a rotating shaft)
5. Output voltage : Rectangular wave (Hi : +5 ±0.5 V, Lo : +0.5 V or less)
6. Operating temperature range -10 to +60 °C
Storage temperature range -20 to +80 °C
7. Weight : approx. 150 g
8. Power supply : DC 12 V ±2 V
* 60 mA or less (at 12 V)
9. Outer dimensions : 21(W) × 24(H) × 117(L) mm
(상세 사양은 공영테크 담당자에게 문의하시거나,상기ONOSOKKI LINK를CLICK하여 참고하시기 바랍니다)
