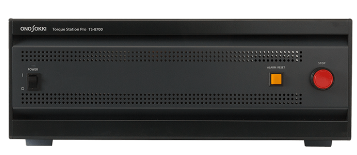

Torque Motor Torque Measurement System Torque Station Pro, TS-8700
Line Up
| 계측대상모터 | DC 모터, AC 모터(스테핑 모터 제외) |
|---|---|
| 계측항목 | 토크, 회전 속도, 전압 신호 입력 데이터, 온도 *, 회전 각도 *, 파워 미터 디지털 입력 * |
| 토크입력 | 당사 전용 검출기(MD/SS, TH/RH/TQ*), 외부 토크 아날로그 입력 |
| 회전입력 | 당사 MP-9810 또는 RP 시리즈 검출기 신호 |
| 아나로그입력 | 0 ~ ±10 V DC, 16 채널, 16 bit A/D 연결 케이블은 고객 준비 |
| 온도입력 | T형 열전대 입력 * T형 열전대는 고객 준비 |
| 계측정도 | 1) 토크 : ±0.05 % FS（RH、TQ*） ±0.1 % FS（TH-1000/2000） ±0.2 % FS（MD/SS、TH-3000/H）2) 회전속도 : MT-84M/T/R series, MT-85M/T/R series: ±0.02% FS ±1 count MT-82T** (excluding MT-82T15 and MT-82T25) ±0.06 r/min MT-82M**, MT-82T15, MT-82T25, MT-82R15, MT-82R25 |
| 계측기능 | 1) 일정치 측정 2) 스위프 측정 3) 스텝 측정 4) 패턴 측정 |

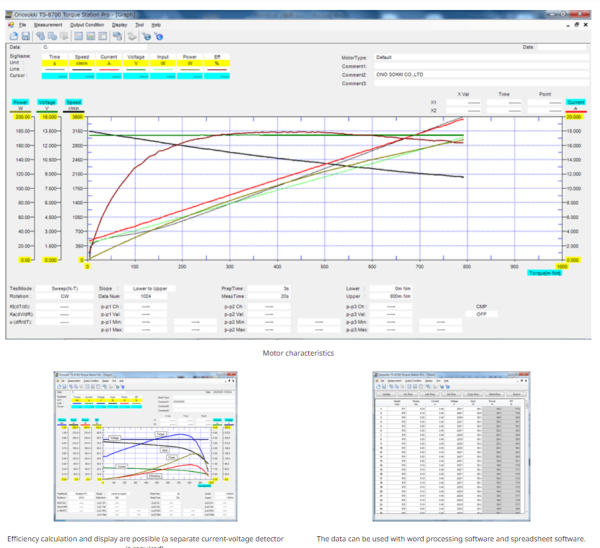

| 그래프 표시 | 계측데이터에서 X축, Y축을 지정하여 표시, 그래프 확대/축소 표시, 선색/선폭지정가능 코멘트입력 가능, 그래프상에 문자표시, 등록가능 커서, 피크서치기능, 중첩 표시기능, 최대16파일 |
관련링크
Main Specifications
특징

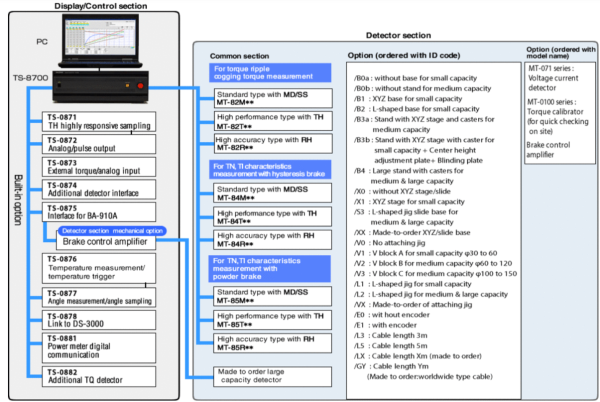

1. 다양한 모터에 대응하는 풍부한 라인업
모터 토크 검출기의 전환 기능을 내장하고 표준 2채널, 옵션으로 최대 4채널까지 대응합니다.
또한, TS-8700용으로서 풍부한 MT시리즈 검출기를 라인업 하고 있어서, 다양한 모터의 특성 측정에 대응합니다.
검출기는 고속 회전 모터용, 대용량 모터용, 토크 리플/코깅 토크 측정용의 3 시리즈, 총 58 기종을 준비하고 있으며, 용도에 따라 선택 할 수 있습니다.
2. 고정밀·고응답화
TH형 토크 검출기 탑재의 MT 검출기와 조합하여 토크 계측 정밀도가 TH형 탑재 시 ±0.1%FS, 최고 샘플링 주파수 5.12kHz의 계측이 가능합니다.
또한, 새롭게 소형 고강성 토크 검출기 RH형에 대응했습니다. RH형 토크 검출기(10N·m/20N·m)는 고정밀도(±0.05%FS) · 고강성(종래 대비 4.5배)을
실현한 토크 검출기로, 보다 고정밀도로 높은 주파수역까지 모터의 토크 변동 계측이 가능합니다.
3. 온도 측정, 온도 트리거 기능
T형 열전대에서의 8ch 온도 계측과 온도 트리거 기능을 옵션 대응했습니다. 이것에 의해, 순시운전후에 자동으로 계측을 시작 할 수 있어 작업 효율이 향상됩니다.
4. 회전 각도 측정, 회전 각도 샘플링
공시 모터 내장 엔코더 펄스로 회전 각도 계측 및 각도 샘플링 계측이 가능합니다.
또한, 코깅 토크 토크 리플 측정용 MT-82 T/M 시리즈(일부 제외)에 옵션 인코더를 추가하여 0.1° 단위로 회전 각도 측정 및 각도 샘플링 측정이 가능합니다.
5. 파워 미터 디지털 통신
타사 파워 미터와 LAN으로 연결하여 측정값을 디지털로 캡처 할 수 있습니다.
당사 지정의 파워 미터에는, 다음의 5 기종이 있습니다.
1) YOKOGAWA ELECTRIC CORPORATION : WT1800R, WT1800E, WT300E(WTViewerEfree*1 Ver1.72 이후를 사용)
2) HIOKI E.E. CORPORATION : PW3390, PW3337(PW Communicator*2 Ver1.7.0 이상 사용)
PW8001(본체 키 or 브라우저로 설정.전용 소프트는 불필요
* 주 : TS-8700의 데이터 갱신 간격 최대 50ms로 제한됩니다.
TS-8700은 DSP ver.201 이상, 소프트 ver.2.2.0.0 이상이어야 합니다.
기존 설치 장치에 대응은 문의하여 주십시오.)

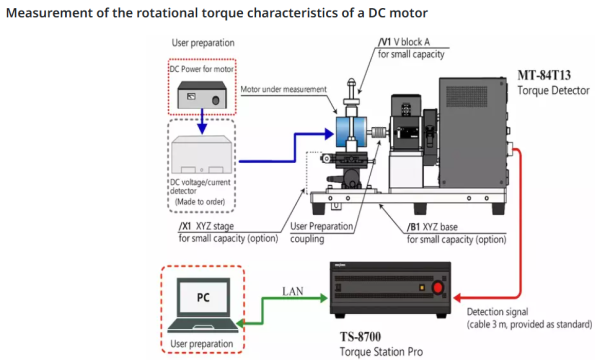

6. 장비 구성에 따라 선택가능한 프레임 · 고정장치 구성
탁상 스탠드, 바퀴달린 바닥용 스탠드, XYZ 스테이지, 슬라이드 베이스, V 블록, L자형 고정장치를 공시체 사이즈나
설치 장소에 맞추어 선택하여 장치를 구성 할 수 있습니다. 단, 각 시리즈 각 토크 용량 등에 따라 선택에 제한이 있습니다.
* 상세 사양은 공영테크 담당자에게 문의하시거나, 아래 ONO SOKKI LINK를 CLICK하여 참고하시기 바랍니다.
